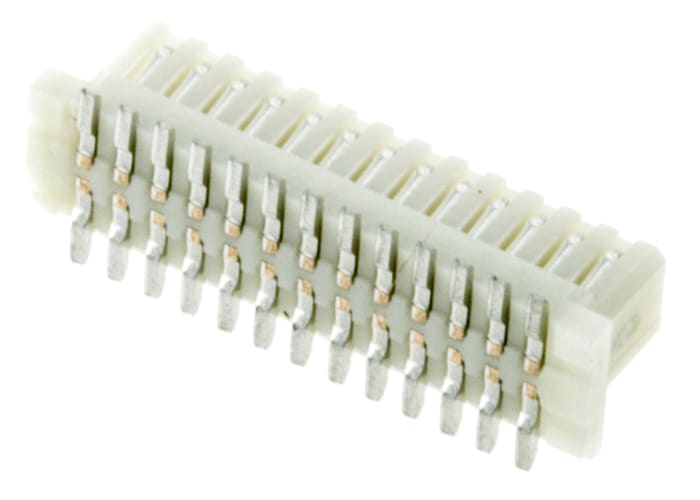

JAE IL-WX Series Straight Surface Mount PCB Socket, 26-Contact, 2-Row, 0.8mm Pitch, Solder Termination
Documente tehnice
Specificatii
Marca
JAENumar contacte
26
Number Of Rows
2
Pitch
0.8mm
Tip produs
Board to Board
Montare
Surface Mount
Body Orientation
Straight
Terminal
Solder
Curent nominal
500mA
Serie
IL-WX
Material de contact
Phosphor Bronze
Detalii produs
IL-WX Series Straight Sockets
For JAE IL-WX Board to Board Series Plugs see stock typical stock numbers: 436-951 (straight) or 437-162 (90°).
0.8mm Board to Board IL-WX Series - JAE
This series of JAE IL-WX Board to Board Connectors are designed with extremely small spacing with a double row contact arrangement. The JAE IL-WX Board to Board Connectors feature SMT contact configuration for automatic mounting. Applications for JAE IL-WX Board to Board Connectors include video cameras and portable appliances where size reduction is important.
JAE IL-WX Board to Board Connectors are low profile with connection between parallel boards spaced at 4.5 mm.
JAE IL-WX Board to Board Connectors are combinations of socket receptacle (straight) and pin header (straight/90°) to enable vertical and parallel connections.
The boss on both sides of the bottom of the JAE IL-WX Board to Board Connector ensures correct positioning on the board.
